铜缆网络综合布线实训台（第Ⅲ代）

       产品简介

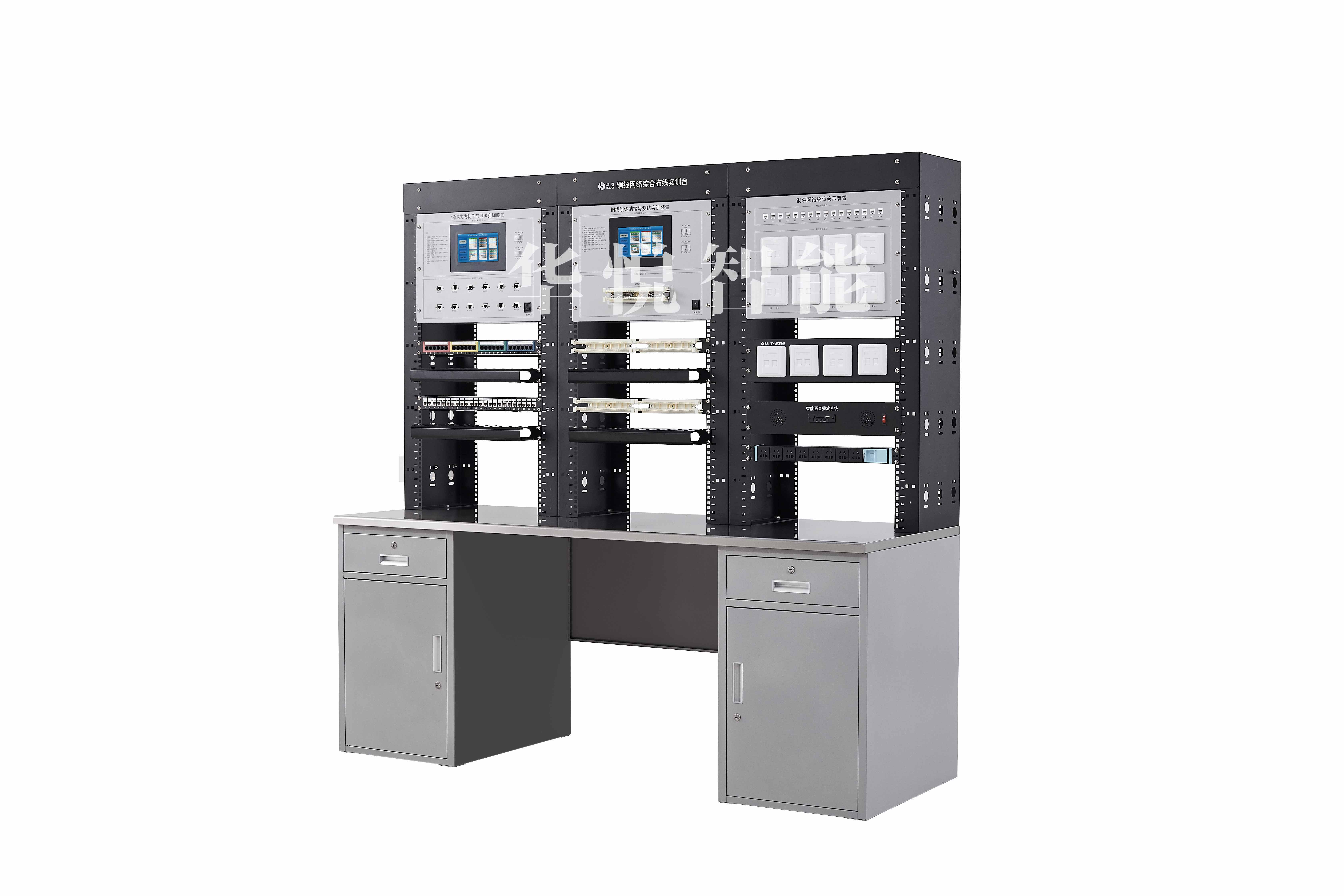

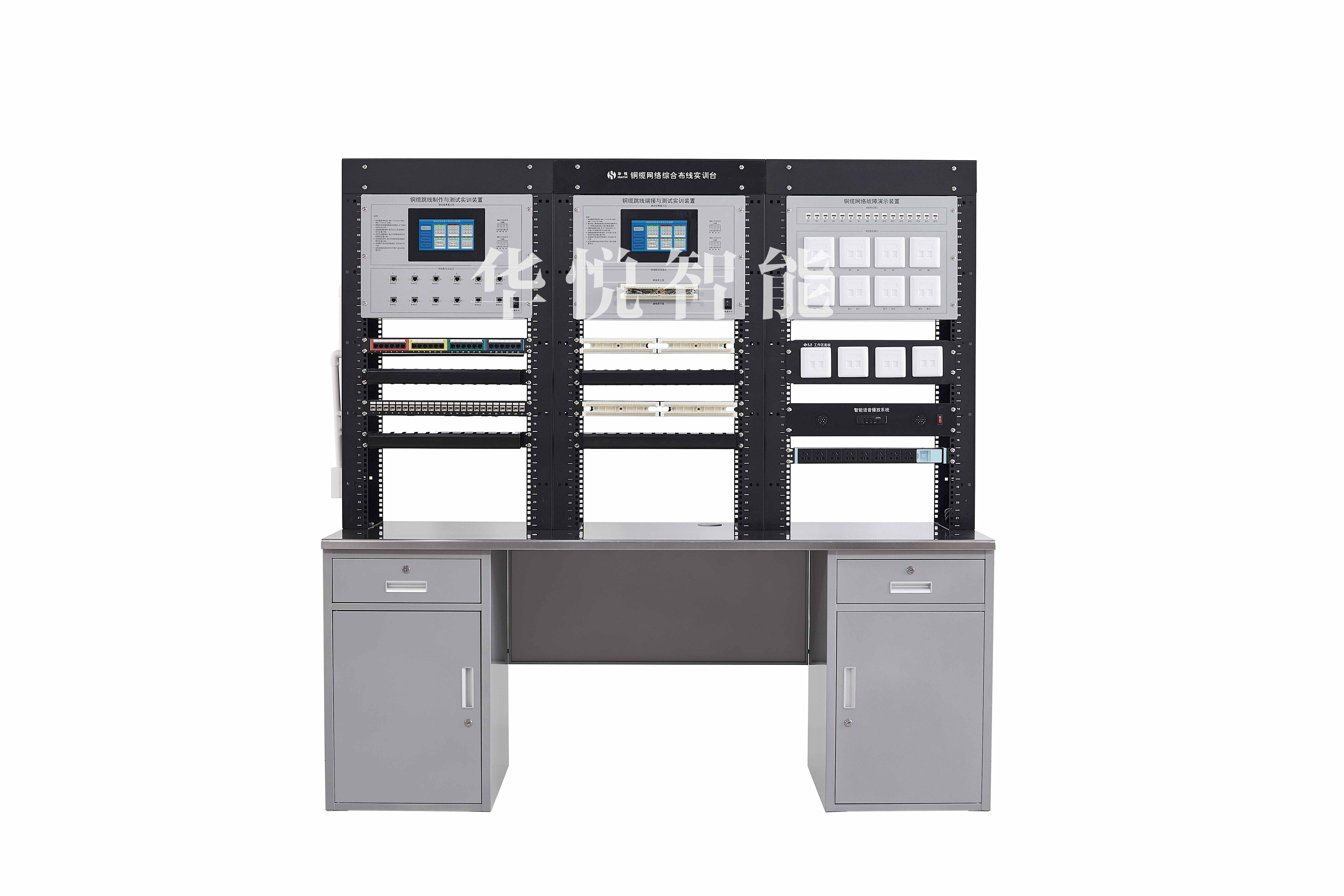

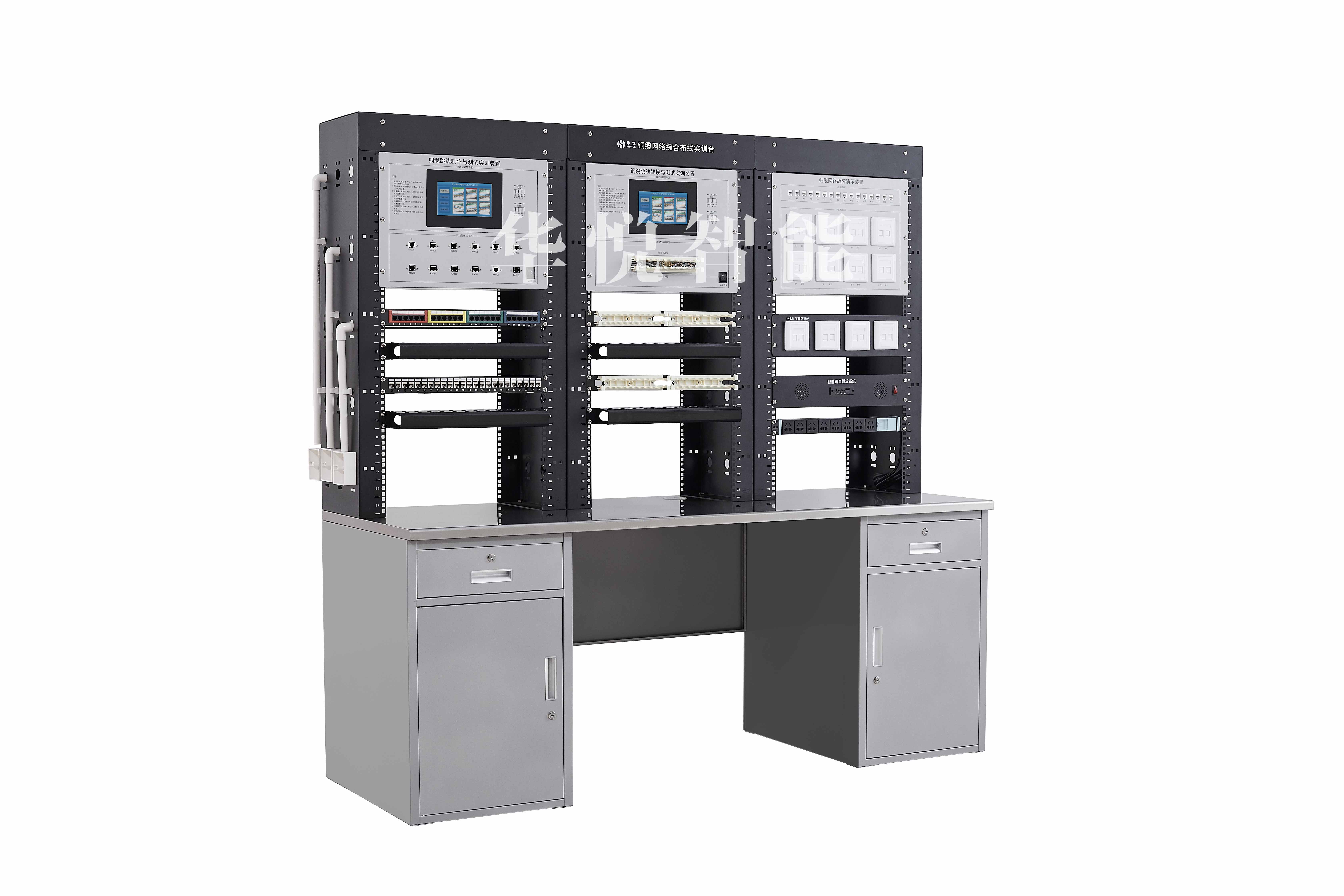

       面向铜缆网络综合布线端接、测试与故障检测实训教学，采用全钢柜式操作台结构，主体上下分两层，上层为三联标准19英寸面板结构，下层为柜体，可存放设备及耗材。设备集成铜缆跳线制作与测试、铜缆通信跳线端接与测试、铜缆网络故障演示三套实训装置，并配置配线架、通信跳线架、理线架、工作区信息面板及智能语音播放系统，可满足4—6人/台同时实训，适用于综合布线实训、技能鉴定与竞赛训练。

       功能特点

       1、全钢柜式操作台：全钢结构，1.5mm冷轧钢板，喷塑处理，防火防静电；立柱板孔及背部板孔标准化，可安装各类IT工程网络设备；侧板预留安装孔，支持网络设备、监控设备、面板底盒配件安装与调试。

       2、铜缆跳线制作与测试：配置8U机架式铜缆跳线制作与测试实训装置（液晶屏），采用7寸彩色液晶触摸屏，可同时进行6组铜缆跳线12个网络模块（屏蔽/非屏蔽）的端接与测试，具有≥20000次配线端接实训使用寿命；可直观判断正常、开路、短路、反接、跨接现象，支持T568A/T568B标准选择、技能操作视频演示和常见故障演示。

       3、铜缆通信跳线端接与测试：配置8U机架式铜缆通信跳线端接与测试实训装置（液晶屏），采用7寸彩色液晶触摸屏，配置标准110通信跳线架，可同时进行6组铜缆跳线端接与测试，支持110通信跳线架端接情况检测及故障诊断。

       4、铜缆网络故障演示：配置8U机架式铜缆网络故障演示装置，正面为16组铜缆故障测试接口，背面可打开进行故障类型设置；共有16组铜缆网络故障模拟链路，包含六类非屏蔽永久链路48条、双口铜缆工作区信息面板8个、超五类通信模块48个，可同时测试16组铜缆链路结果，支持故障演示、检测与排除实训。

       5、智能语音播报：配置带遥控器的机架式智能语音播放系统，插入存储卡可自动播放语音解说词，方便教学与实训。

       6、配套齐全：配置24口超五类网络配线架、24口六类屏蔽配线架空架、110型通信跳线架、机架式网络理线架、铜缆工作区信息面板、PDU电源插座、多功能布线实训螺孔板等，满足铜缆端接、测试、故障检测综合实训需求。

       应用场景

       适用于网络综合布线实训室、铜缆端接与测试实训、铜缆网络故障检测与排除实训、技能鉴定与竞赛训练等教学场景。
