网络综合布线故障模拟与检测实训装置(第三代)

       产品简介

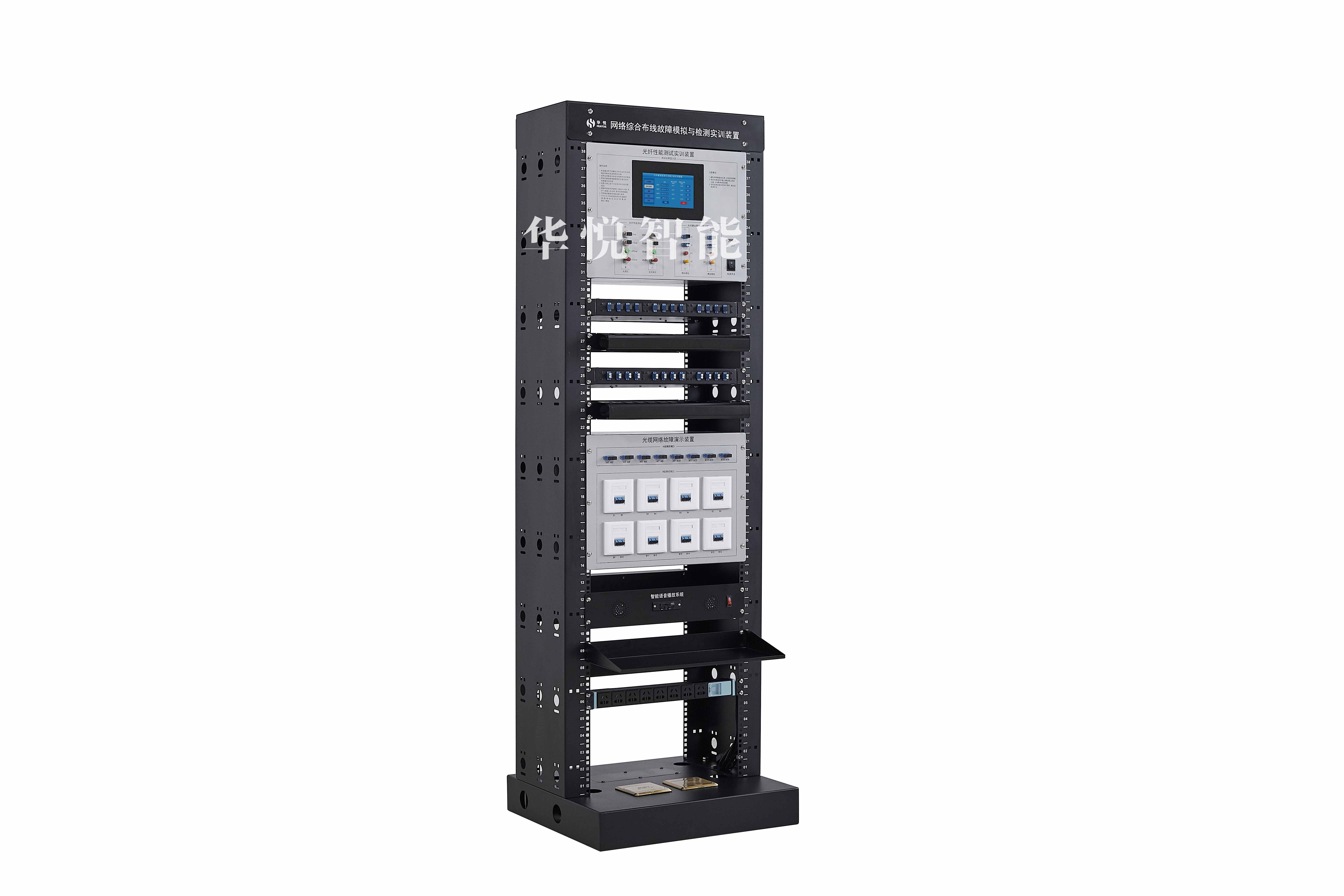

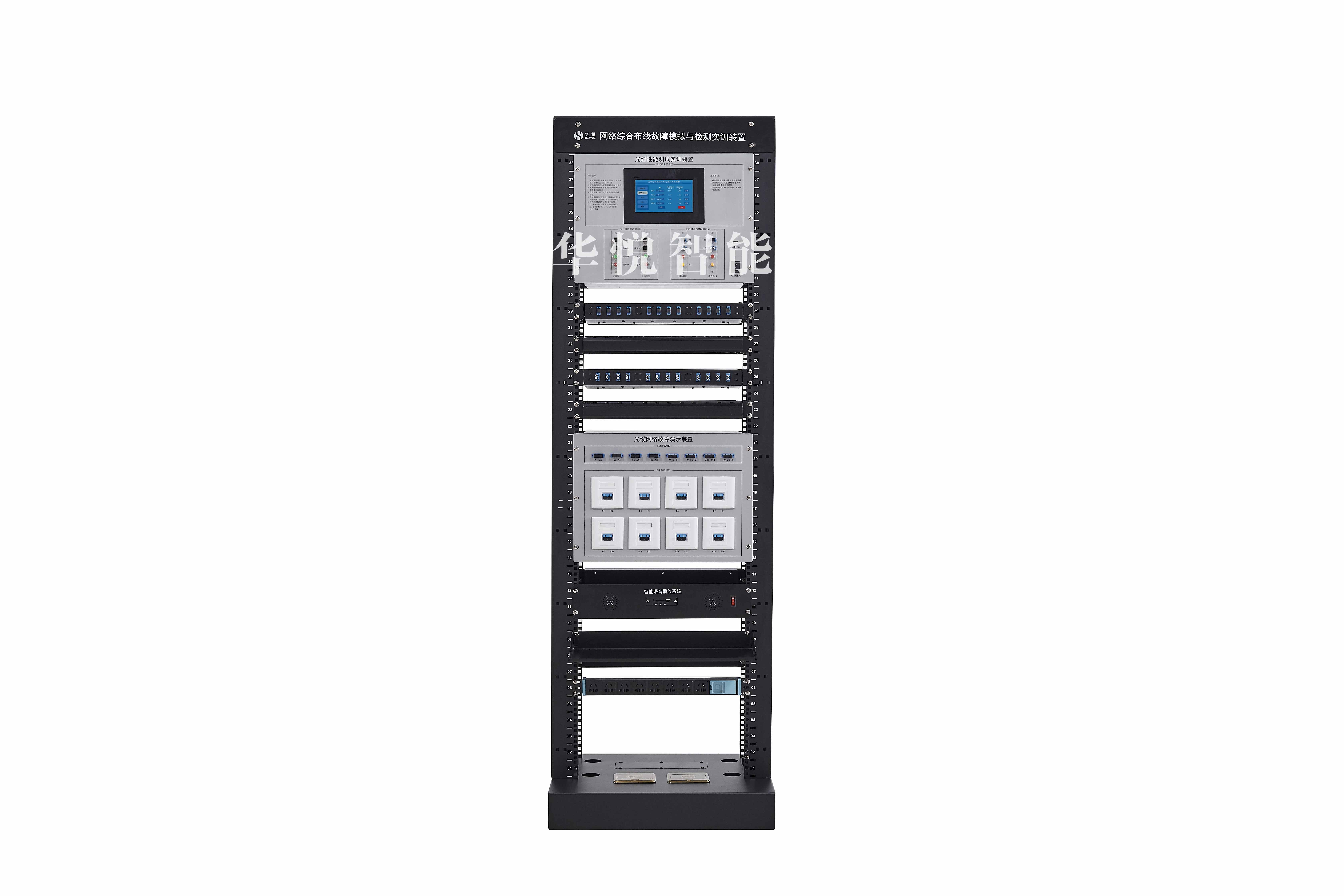

       面向网络综合布线铜缆与光缆链路的故障模拟、检测和排除实训教学，采用19英寸38U开放式机架结构，全钢材质，喷塑处理，防火防静电，落地安装、立式操作。设备集成铜缆跳线制作与测试、铜缆网络故障演示、光纤性能测试、光缆网络故障演示四套8U机架式实训装置，并配置配线架、通信跳线架、光纤配线架、理线架、智能语音播放系统及电源、信息插座等，可同时开展铜缆和光缆链路的故障演示、检测、排除及综合布线端接测试实训，适用于技能鉴定与竞赛训练。

       功能特点

       1、开放式机架结构：标准19英寸38U开放式机架，全钢结构，采用1.5mm冷轧钢板，喷塑处理，防火防静电；立柱板孔标准化，可安装各类IT工程网络设备；侧板预留安装孔，支持网络设备、监控设备、面板底盒配件安装与调试。

       2、铜缆跳线制作与测试：配置8U机架式铜缆跳线制作与测试实训装置（液晶屏），采用7寸彩色液晶触摸屏，可同时进行6组铜缆跳线12个网络模块（屏蔽/非屏蔽）的端接与测试，具有≥20000次配线端接实训使用寿命；可直观判断正常、开路、短路、反接、跨接现象，支持T568A/T568B标准选择、技能操作视频演示和常见故障演示。

       3、铜缆网络故障演示：配置8U机架式铜缆网络故障演示装置，正面为16组铜缆故障测试接口，背面可打开进行故障类型设置；共有16组铜缆网络故障模拟链路，包含六类非屏蔽永久链路48条、双口铜缆工作区信息面板8个、超五类通信模块48个，可同时测试16组铜缆链路结果，支持故障演示、检测与排除实训。

       4、光纤性能测试：配置8U机架式光纤性能测试实训装置（液晶屏），集成7寸彩色液晶电阻式触摸屏控制系统、光源输出模块、光功率采集模块和光时域反射仪模块；支持650nm、1310nm、1490nm、1550nm波长，光功率采集4通道，波长范围800nm～1700nm，输入光功率范围-65dBm～+3dBm，分辨率0.1dB，稳定度±0.1dB；耦合器装配区可满足SC-SC、SC-LC、SC-FC、SC-ST、LC-LC、LC-FC、LC-ST、FC-FC、FC-ST、ST-ST等10种组合配线。

       5、光缆网络故障演示：配置8U机架式光缆网络故障演示装置，正面为16组光缆故障测试接口，背面可打开进行故障类型设置；共有16组光缆网络故障模拟链路，包含单模光纤链路48条、双口光纤工作区信息面板8个、SC双工光纤耦合器32个，可同时测试16组光纤链路结果，支持故障演示、检测与排除实训。

       6、智能语音播报：配置带遥控器的机架式智能语音播放系统，插入存储卡可自动播放语音解说词，方便教学与实训。

综合实训功能：支持铜缆和光缆链路的故障演示、故障检测、故障排除；可灵活设置铜缆和光纤故障类型，满足教学及竞赛考核需要；支持屏蔽/非屏蔽永久链路搭建与测试，模拟配线端接、永久链路常见故障，如跨接、反接、短路、断路等。

       7、光纤接续与测试：支持光纤熔接、光纤冷接、不同接口复杂光纤链路端接与测试综合实训、光纤通断测试及损耗测试，帮助学生掌握光纤接续和测试原理及技巧。

       8、暗埋与桥架布线：设备两侧立柱预设穿线孔，可实现PVC管/钢管暗埋穿线模拟实训；开放式立柱具有桥架布线实训功能和安装网络插座功能。

       9、配套齐全：配置超五类网络配线架、110型通信跳线架、SC/LC光纤配线架、机架式理线架、PDU电源插座、五孔地插式电源插座、双口地插式信息插座、110型通信跳线架5对连接块等，满足铜缆与光缆故障模拟检测综合实训需求。

       应用场景

       适用于网络综合布线实训室、铜缆与光缆故障模拟检测实训、光纤链路测试与维护实训、技能鉴定与竞赛训练、综合布线系统安装与维护考核等教学场景。
