光缆配线端接与测试实训装置（第Ⅲ代）

       产品简介

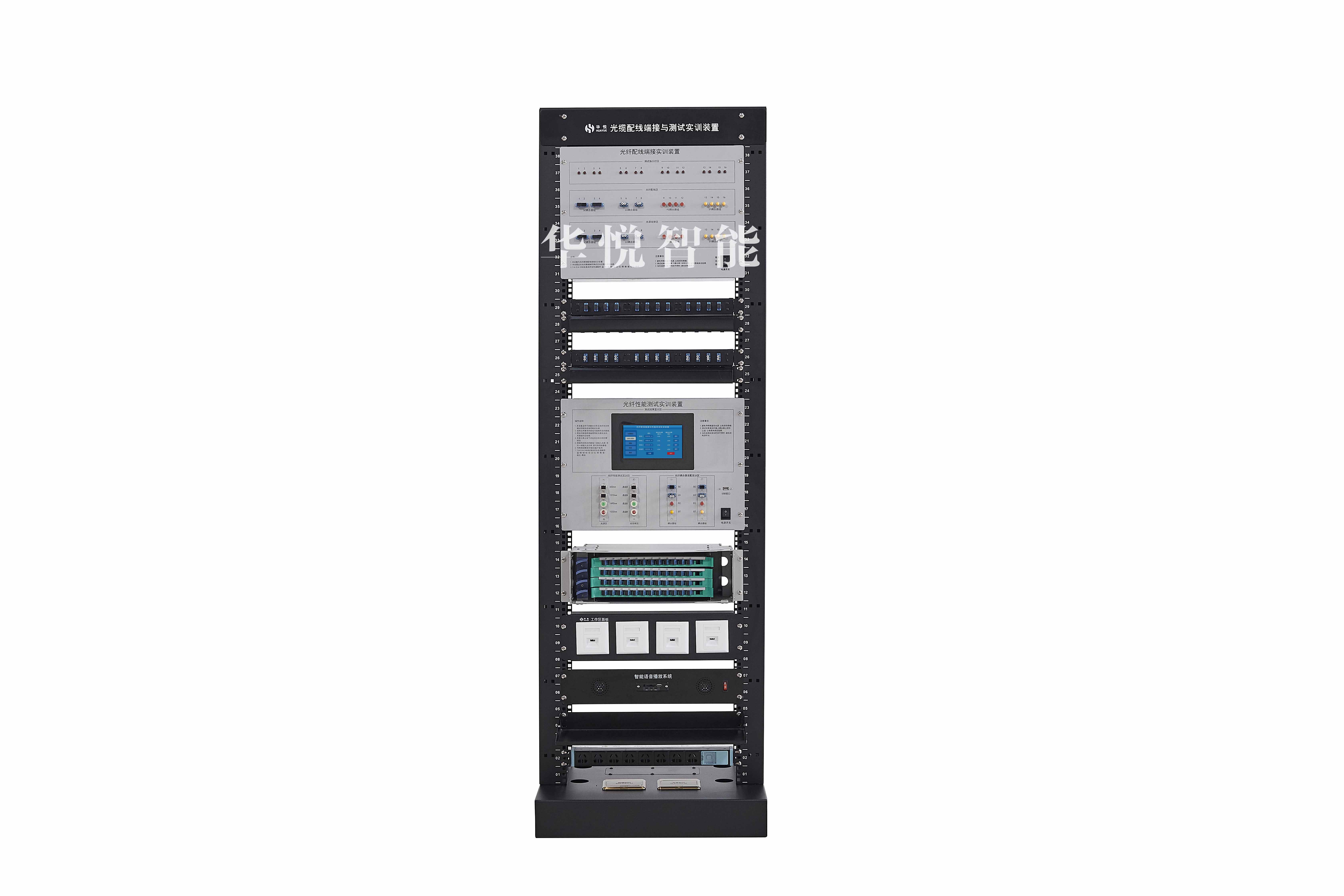

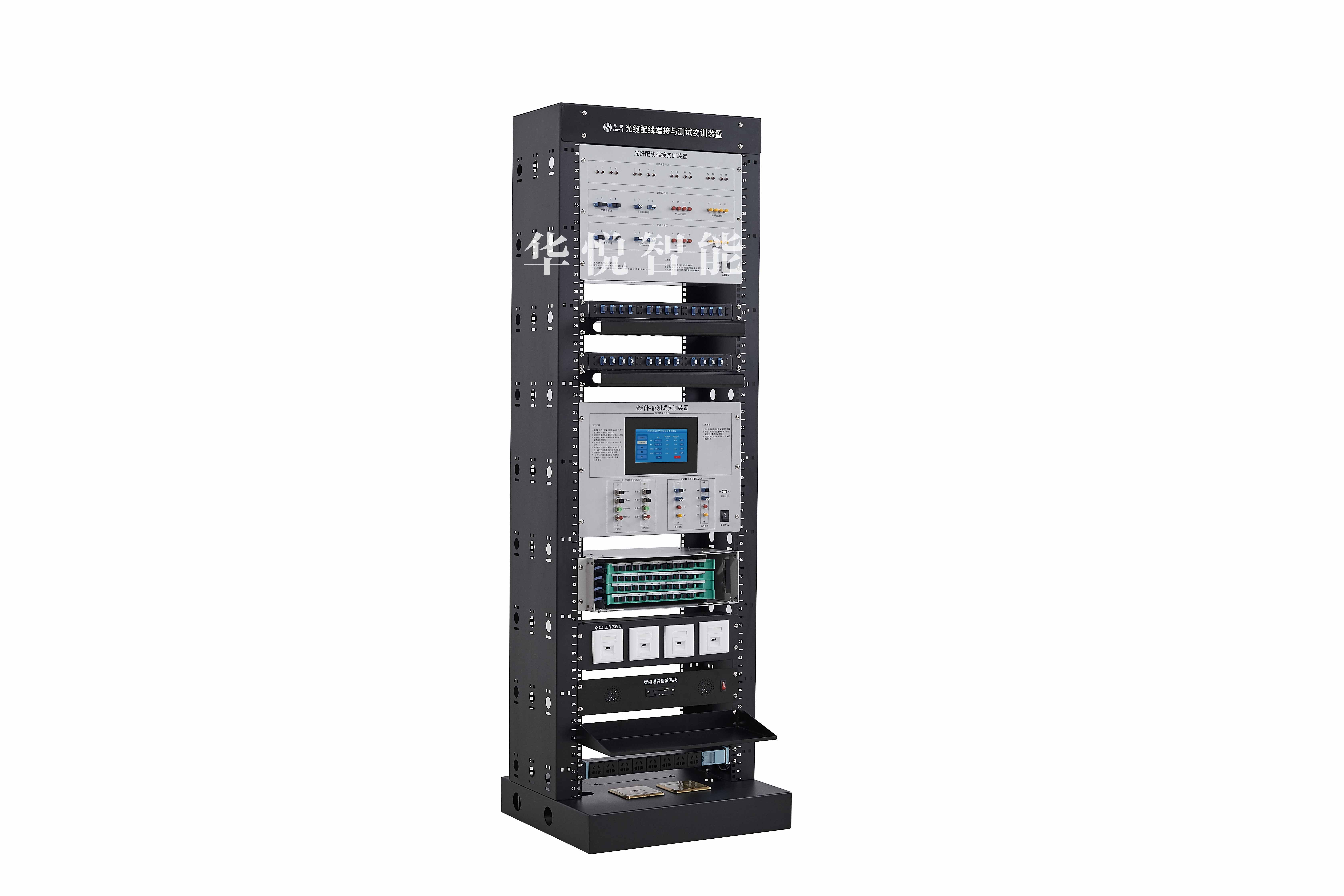

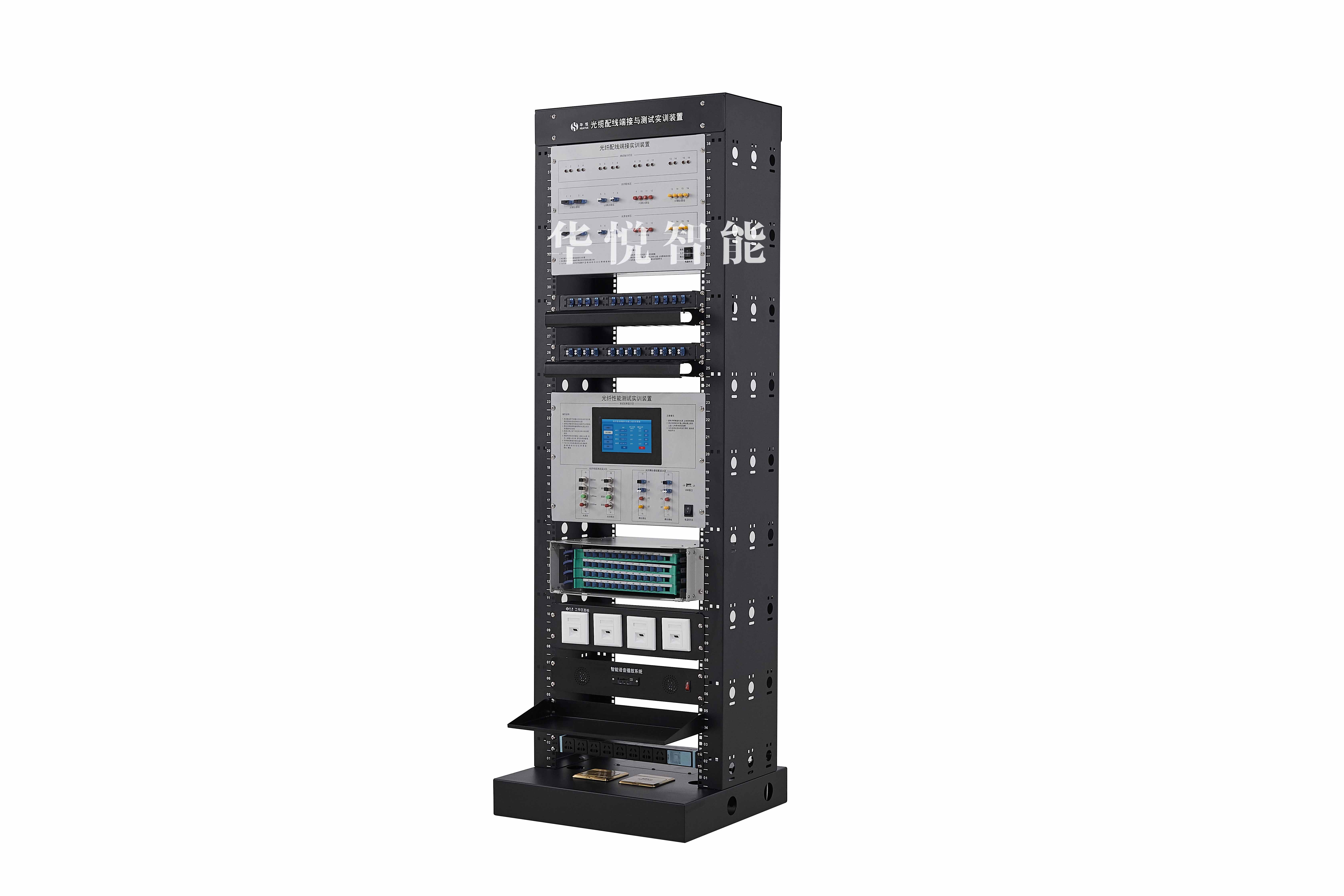

       面向光纤布线、光纤熔接、光纤冷接与光纤性能测试等实训教学，采用19英寸38U开放式机架结构，全钢材质，喷塑处理，防火防静电，落地安装、立式操作。设备集光纤配线端接、光纤性能测试、光纤熔接/冷接、复杂光纤链路搭建与测试于一体，配置48口光纤配线箱（ODF）、SC/LC光纤配线架、光纤工作区面板及智能语音播报系统，可同时搭建多路多种复杂光纤链路，满足2人/台同时实训，适用于网络综合布线、光纤通信工程等教学场景。

       功能特点

       1、开放式机架结构：标准19英寸38U开放式机架，全钢结构，冷轧钢板喷塑处理，防火防静电；立柱板孔标准化，可安装各类IT工程网络设备；侧板预留安装孔，支持网络设备、监控设备、面板底盒配件安装与调试。

       2、光纤配线端接实训：配置8U机架式光纤配线端接实训装置，可同时搭建和测试16种复杂光纤链路；设16个信号指示灯，直观显示光纤传输情况；光源发射区和光纤配线区各配置SC、LC、FC、ST四类耦合器共16个。

       3、光纤性能测试实训：配置8U机架式光纤性能测试实训装置，集成7寸彩色液晶触摸屏控制系统、光源输出模块、光功率采集模块和光时域反射仪模块；支持650nm、1310nm、1490nm、1550nm波长，光功率采集4通道，波长范围650nm～1550nm，输入光功率范围-45dBm～+10dBm，分辨率0.1dB，稳定度±0.1dB。

       4、耦合器装配实训：装配SC、LC、FC、ST四种常用光纤耦合器，可满足SC-SC、SC-LC、SC-FC、SC-ST、LC-LC、LC-FC、LC-ST、FC-FC、FC-ST、ST-ST等10种组合的光纤耦合器配线。

       5、智能语音播报：配置带遥控器的机架式智能语音播放系统，插入存储卡可自动播放语音解说词，方便教学与实训。

       6、综合实训功能：支持光纤熔接、光纤冷接、光纤信息插座安装、光纤链路搭建端接与测试、不同接口复杂光纤链路端接与测试、光缆布线开缆理线盘纤、光纤通断测试及损耗测试等实训，帮助学生掌握光纤接续和测试原理及技巧。

       7、配套齐全：配置标准19英寸38U开放式机架、SC/LC光纤配线架、48口ODF光纤配线架、机架式理线架、光纤工作区面板、PDU电源插座、地插式电源及信息插座等，满足光纤配线端接与测试综合实训需求。

       应用场景

       适用于网络综合布线实训室、光纤通信实训室、光缆端接与测试实训、光纤熔接与冷接实训、技能鉴定与竞赛训练等教学场景。
