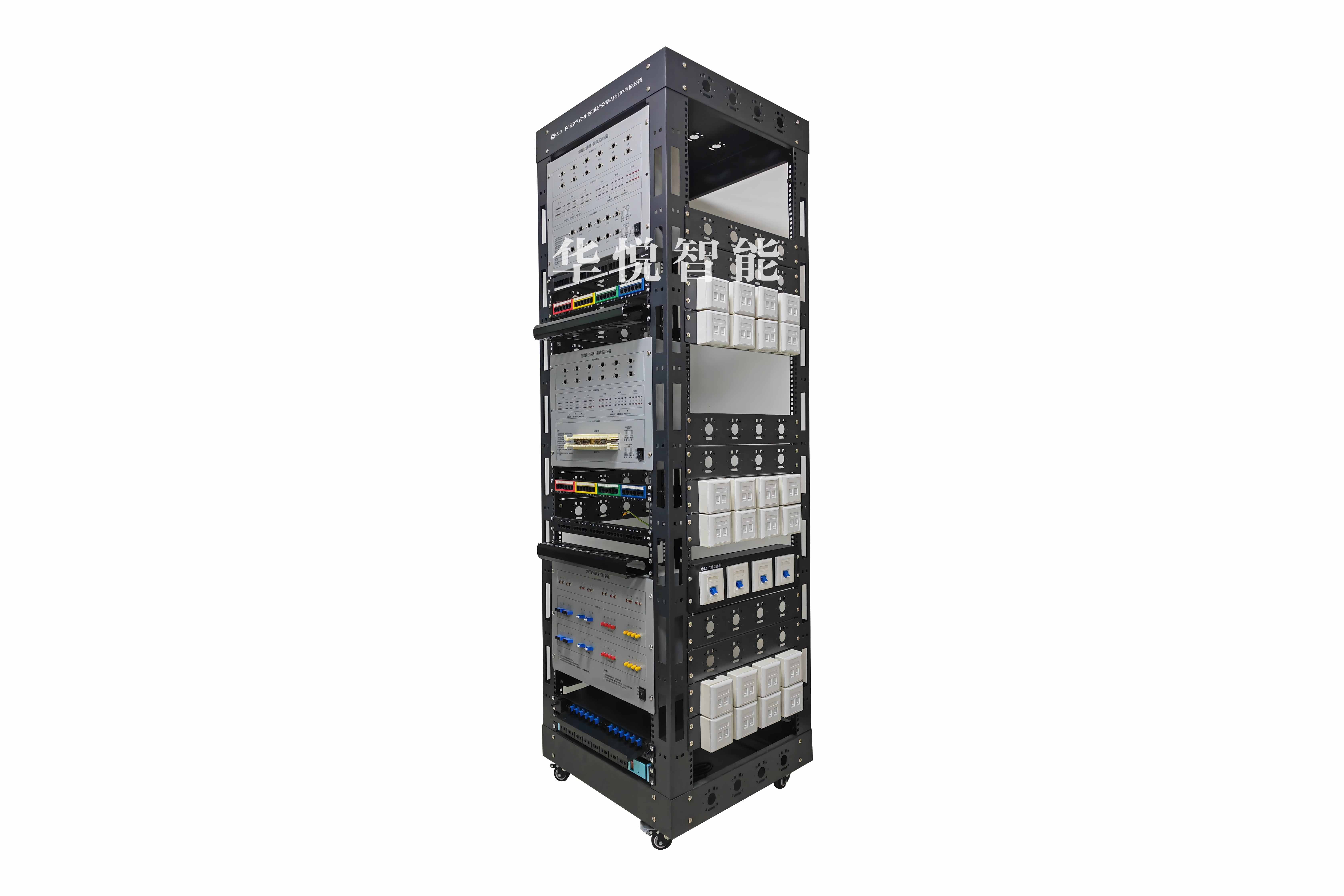

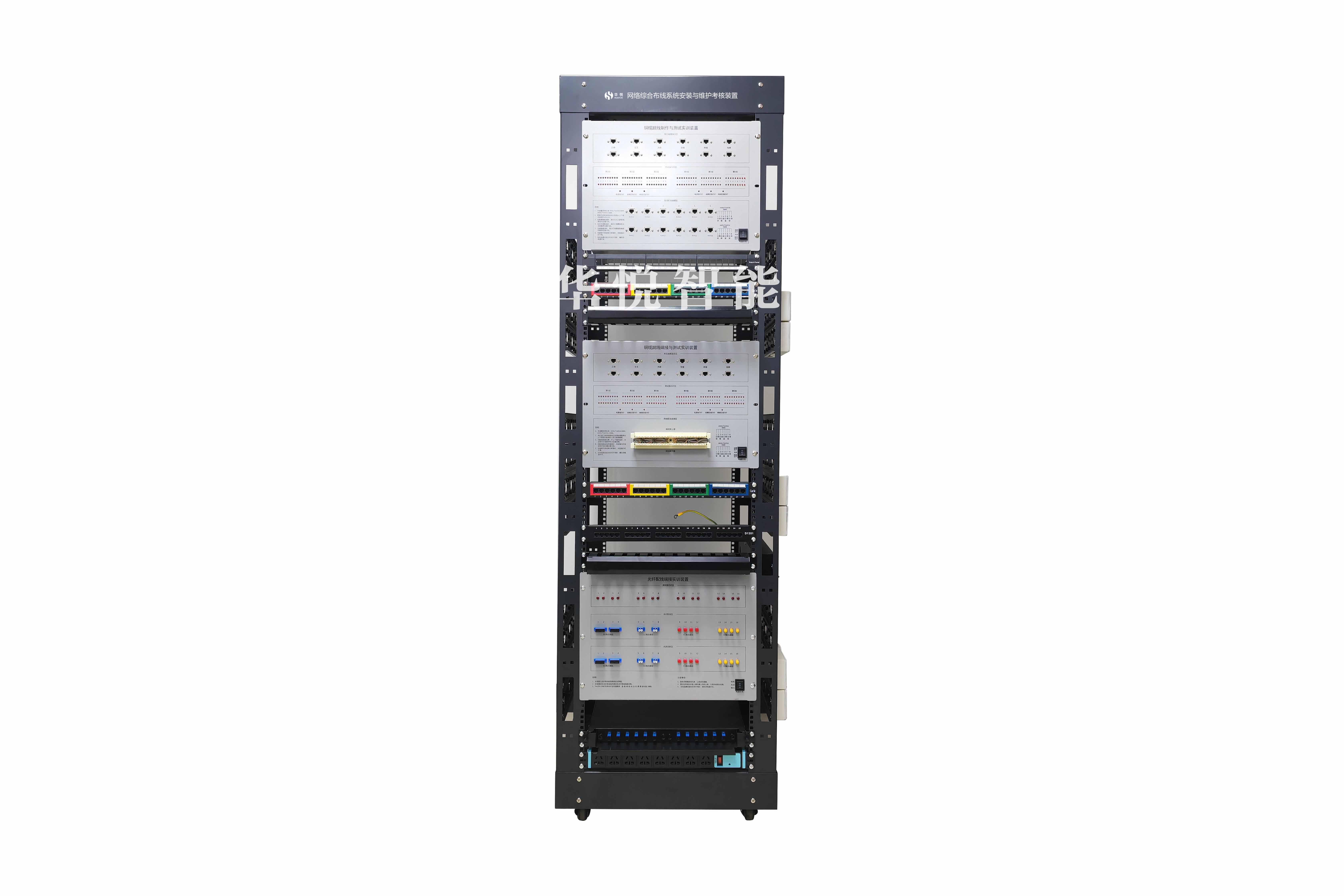

综合布线系统安装与维护考核装置

       产品简介

       面向网络综合布线系统安装、维护、技能考核与竞赛训练，采用标准19英寸41U全开放机架结构，集铜缆跳线制作与测试、铜缆通信跳线端接与测试、光纤配线端接、多媒体光纤入户信息箱、工作区信息插座安装及测试跳线套包于一体。装置配置齐全，可满足2—4人/台同时实训，适用于综合布线系统安装与维护考核、技能鉴定、竞赛训练和日常实训教学。

       功能特点

       1、开放式机架结构：标准19英寸41U全开放机架，全钢结构，喷塑处理，防火防静电；立柱板孔标准化，可安装各类IT工程网络设备，四面开放，便于多人同时操作与考核。

       2、铜缆跳线制作与测试：配置8U机架式铜缆跳线制作与测试实训装置（液晶屏），采用7寸彩色液晶触摸屏，可同时进行6组铜缆跳线12个网络模块（屏蔽/非屏蔽）的端接与测试，支持T568A/T568B标准选择、技能操作视频演示和常见故障演示。

       3、铜缆通信跳线端接与测试：配置8U机架式铜缆通信跳线端接与测试实训装置（液晶屏），配置标准110通信跳线架，可同时进行6组铜缆跳线端接与测试，支持110通信跳线架端接情况检测及故障诊断。

       4、光纤配线端接实训：配置8U机架式光纤配线端接实训装置，可同时搭建和测试16种复杂光纤链路；设16个信号指示灯，直观显示光纤传输情况；光源发射区和光纤配线区各配置SC、LC、FC、ST四类耦合器共16个。

       5、多媒体光纤入户信息箱：配置多媒体光纤入户信息箱，内部含穿线孔、安装孔、网络配线模块、TV配线模块、电源模块、路由器安装模块等，满足家庭多媒体信息箱内设备安装、端接和测试考核训练。

       6、工作区信息插座安装模块：配置工作区信息插座安装模块，按19英寸标准U设计，具有穿线孔、螺丝固定孔、管卡固定孔、理线绑扎孔等，可灵活调整安装位置和数量。

       7、测试跳线套包：配置数据非屏蔽、语音、屏蔽、鸭嘴、SC光纤、LC光纤、FC光纤、ST光纤等各类测试跳线合计16条，满足铜缆与光纤链路测试需要。

       8、配套设备齐全：配置六类屏蔽网络配线架、超五类网络配线架、110型通信跳线架、25口语音配线架、理线架、光纤配线架、PDU插座、PVC穿线管、管卡、波纹管、信息插座底盒、双口信息面板、光纤面板、TV面板、网络模块、语音模块及机架专用螺丝螺母等，满足综合布线系统安装与维护考核的配套需求。

       应用场景

       适用于网络综合布线实训室、综合布线系统安装与维护技能考核、职业技能鉴定、技能竞赛训练、综合布线实训教学等场景。
